石墨電極抗折強度測定方法(GB/T 3074.1-2008)
試驗原理如下：
抗折強度是材料受外力彎曲時所能承受負荷的量度，其數值為試樣彎曲斷裂時，橫截面上正應力的大小。
試驗儀器要求：
1、采用萬能材料試驗機，并且量成為0N-5000N,精度2.5N.
2、采用四點法加載：
1)直徑小于300mm的電極，上壓頭間距為35mm，壓頭曲率半徑為5mm;下壓頭間距為105mm，壓頭曲率半徑為3mm。
2)直徑300-500的電極，上壓頭間距為40mm，壓頭曲率半徑為5mm;下壓頭間距為120mm，壓頭曲率半徑為3mm。

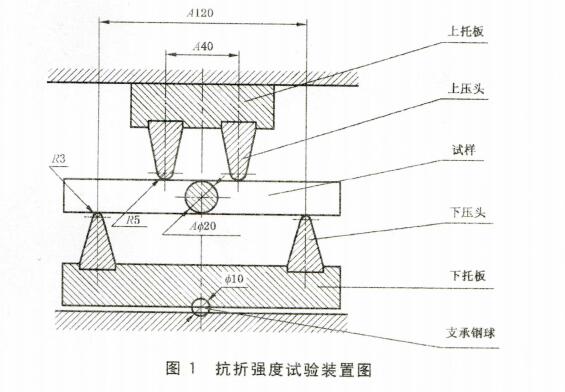

3)直徑大于500mm的電極，上壓頭間距為50mm，壓頭曲率半徑為5mm;下壓頭間距為150mm，壓頭曲率半徑為3mm。下托板采用鋼球支撐，如下圖所示(A為試樣φ20mm×160mm的夾具尺寸)。
3、游標卡尺：測量范圍0mm-200mm，精度0.02mm。
4、烘箱：室溫-200℃。
試樣要求如下：
按GB/T 1427的規定取樣、加工。其中：
1)直徑500mm以上電極的試樣尺寸：φ30mm±0.1mm×180±0.2mm。
2)內串石墨化爐，每爐次取三個試樣。
試驗步驟如下：
1、試樣在110℃±5℃烘箱中烘干2h，儲存在干燥器內冷卻至室溫備用。
2、測量試樣的直徑和長度，至0.02mm。
3、將試樣放在試驗機的下壓頭上，試樣中心與上壓頭間距中心對齊，且使上、下壓頭軸向垂直于試樣軸。
4、將萬能試驗機空載速度調節至1.5mm/min，然后加載值試樣斷裂，記錄負荷。
5、根據規定計算測量結果。
